以下是:浙江省杭州市【电容电流测试仪】变频串联谐振耐压试验装置有口皆碑的产品参数
以下是:浙江省杭州市【电容电流测试仪】变频串联谐振耐压试验装置有口皆碑的图文视频
无论您是初次接触还是已经熟悉,我们的【电容电流测试仪】变频串联谐振耐压试验装置有口皆碑产品视频将为您带来全新的视觉体验,让您对产品有更深入的了解。
以下是:浙江杭州【电容电流测试仪】变频串联谐振耐压试验装置有口皆碑的图文介绍


浙江杭州电容电流测试仪变压器中性点异频信号注入法6.1 测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似,具备补偿电容组中性点异频信号注入法的所有特点。注:变压器中性点异频信号注入法,需要一个外置单相电磁式电压互感器,为了提高测量精度,可选用精度较高的电压互感器,电压互感器变比为(UL电压互感器额定高压);测试仪的参数设置中“PT方式”应选择“1PT”。6.2 测量原理变压器中性点异频信号注入法测量原理如见图3。图3变压器中性点异频信号注入法原理图图3中:PT:外接单相电磁式电压互感器Tr:变压器35kV侧绕组,或是10kV系统的接地变,O为变压器中性点Ca、Cb、Cc:系统三相对地电容AX、ax: PT的一、二次绕组,电压互感器变比为(UL电压互感器额定高压)6.3 测量步骤6.3.1 查看不接地系统的接线方式和运行方式,系统所有线路均已投入。6.3.2 现场已配置消弧线圈的,根据接线方式和运行方式,退出与被测系统有电气联系的所有消弧线圈。6.3.3 外置单相电压互感器置于绝缘垫上,高压尾端、低压尾端和外壳分别一点接地。6.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上,且与互感器的距离不小于2m(10kV)和3m(35kV),电容电流测试仪外壳应可靠接地。6.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处,利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6.3.6 单相电压互感器周围设置围栏,围栏与互感器的距离不小于0.7m(10kV)、1m(35kV),向外悬挂“止步、高压危险”标示牌。6.3.7 测试人员位于绝缘垫上开始测试。

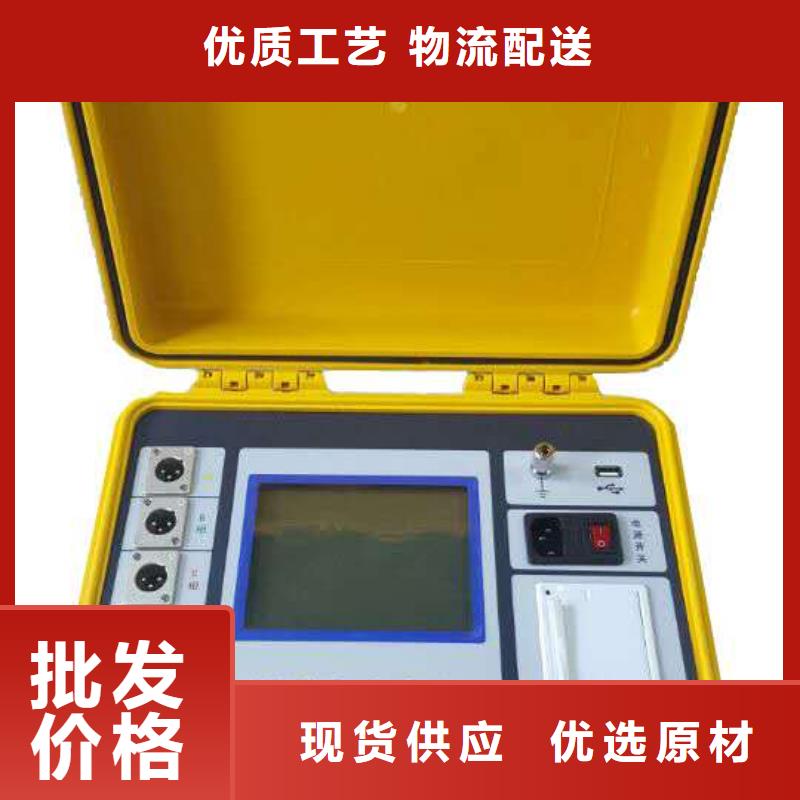

浙江杭州电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的,它着重解决了以下问题:(1) 现场测量电容器需拆除连接线,不仅工作量大而且易损坏电容器;(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度:a.电容测量(1)可测电容范围:0. 1μF ~ 3,300μF(2)可测容量范围:5 ~ 20,000kvar(3)测 量 精 度:±(1.0% 读数+0.02μF)(4)分辨率:0.001μF b.电流测量(1)电流测量范围:0~10A;(2)测 量 精 度:±(3.0%读数+0.05A)(3)分辨率:0.01Ac.电感测量(1)电感测量范围:小电感方式0.1mH~5mH大电感方式5 mH~50H(2)感抗测量范围:50mΩ~20KΩ(3)测 量 精 度:±(3.0% 读数+0.05mH)(4)分辨率:0.01 mHd.电阻测量范围:(1)电阻测量范围:小电阻方式50mΩ~1Ω 大电阻方式1Ω~20KΩ(2)测 量 精 度:±(3.0% 读数+0.05Ω)(3)分辨率:0.01 Ω2、工作电源:a.额定电压:工频220V±10%b.额定频率:50Hzc.额定输出:1.5V/15V/150VA3、仪器的正常工作条件:a.环境温度:-10℃ ~ +50℃b.相对湿度:≤90%4、显示打印方式 :液晶显示屏全汉字显示面板式高速打印机工作原理(如图1)该电容电感测试仪采用桥式电路结构,标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时,测试电压同时施加在标准电容器和被试电容器上,处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术,可不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,因此具有稳定性好、重复性好,准确可靠的特点。


公司现有大量的 工频交流耐压试验装置库存及原材料库存,对于紧急需要购买 工频交流耐压试验装置的客户我们承诺在48小时内内出厂。
工频交流耐压试验装置质保期内出现任何质量问题免费换新。因为我们对自己的产品质量有信心,所以我们可以承诺!

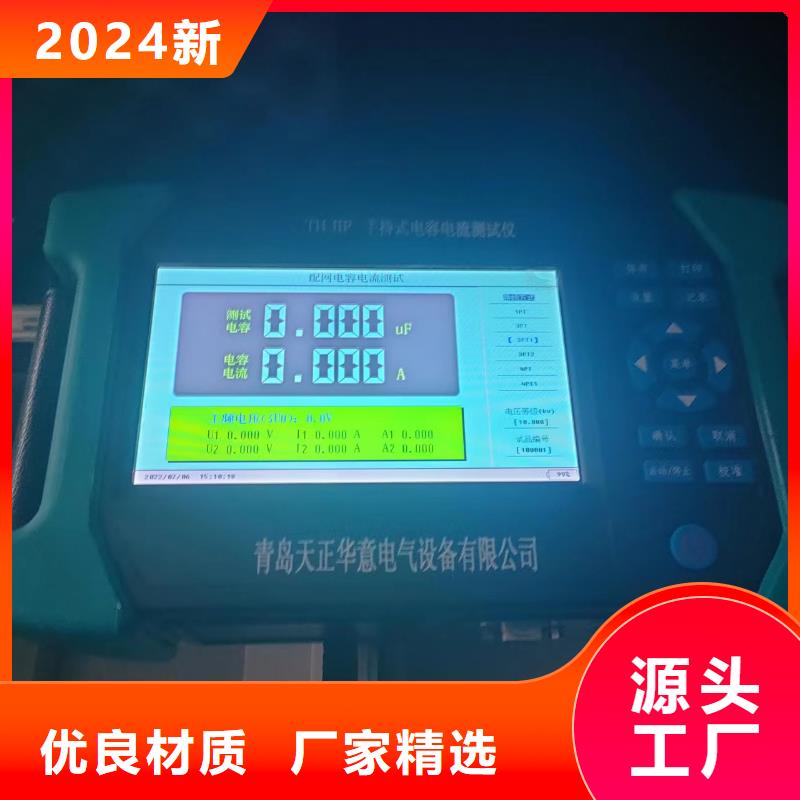

浙江杭州电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性;同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据,便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏,阳光下可视,内置电子版接线说明,使用说明,操作简便。49Hz交流测量,测量精度更高、抗干扰能力更强;外置电流钳具备反向自动修正功能,电流钳方向不影响测试数据和测试结果;仪器可存储上万组测试数据,并配备微型打印机、USB接口,可实现测试数据及历史存储数据的打印及U盘数据导出;仪器采用内置高密度高容量进口电池组供电,提高户外操作的便携性;仪器在测试过程中会经过预检并具备过流保护功能,电源输出短路不会损坏设备。3.技术指标工作电源: 220V/50Hz与42V/7000maH锂电双供电试验电压:0.1V~50V 150VA测量范围: 电容 0.01uf~5000uf(1%读数+0.01uf)电感:0.1mH~50H(1%读数+0.02mH)电阻:0~50K(1%读数+0.03Ω)电流:0~3A(0.5%读数+0.1mA)电压:0~50V(0.5%读数+0.1V)小分辨率:电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 :-20℃-60℃仪器重量: 4kg外形尺寸:350mmX250mmX15mm


浙江杭州电容电流测试仪测试完成,按停止键停止测试,分析打印并存储数据;并联电容测量已停止状态:【启动】 电源预检、加压启动并进行计算测量;在电源已经启动的状态下为保证电源及时停止,故除暂停、停止、编号按键外其他按键无效;图10 并联电容暂停及停止并联电容测量启动状态:【停止】 停止源的输出、本组测试结束;请存储数据并更换相别或组别;【暂停】 停止源的输出、更换电流钳测试点、并保留预检结果及加压值;图11 并联电容电源继续并联电容测量暂停状态:【继续】 不经过电源预检、直接按照暂停前的加压值施加相同的电压值;并联电容已停止状态或暂停状态:触摸组别及相别的蓝色区域可修改组别及相别,无论相别为A、B、C 均采用A、N输出;【数据】 记录电容测试过程中的原始电压、电流、频率及相位数据,按数据键进入原始数据查看界面;编号AlL为总的电压、电流、相位及电容信息,各数字编号代表分支的电压、电流、相位及电容信息;【存储】 存储该组测量原始数据及测量结果;【打印】 打印该组测量数据及测量结果;【帮助】 界面信息的操作提示及接线示意;在所有的操作模式的电源停止或暂停状态下,均可以通过触摸【帮助】按键阅读操作提示及接线提示;在所有的电源启动状态下均有红色字体的电源提示,用于提示当前操作及当前测量状态;在所有的操作模式下均具备弹窗提醒功能:如果负载与所选模式不匹配(例如:感性负载,选择了电容测量),弹窗提示“角度异常 请确认类别与被试品一致”;如果电源未启动或实际加压量与系统加压量不一致,弹窗提示“数据可能存在异常 请管制测试结果的有效性”;如果电源过流,弹窗提示“过流保护 请检查负载”;如果测试数据已存储,弹窗提示“数据已存储”;



选购【电容电流测试仪】变频串联谐振耐压试验装置有口皆碑来浙江省杭州市找天正华意电气设备(杭州市分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
