变压器测试台交流标准源相标准功率源让利客户

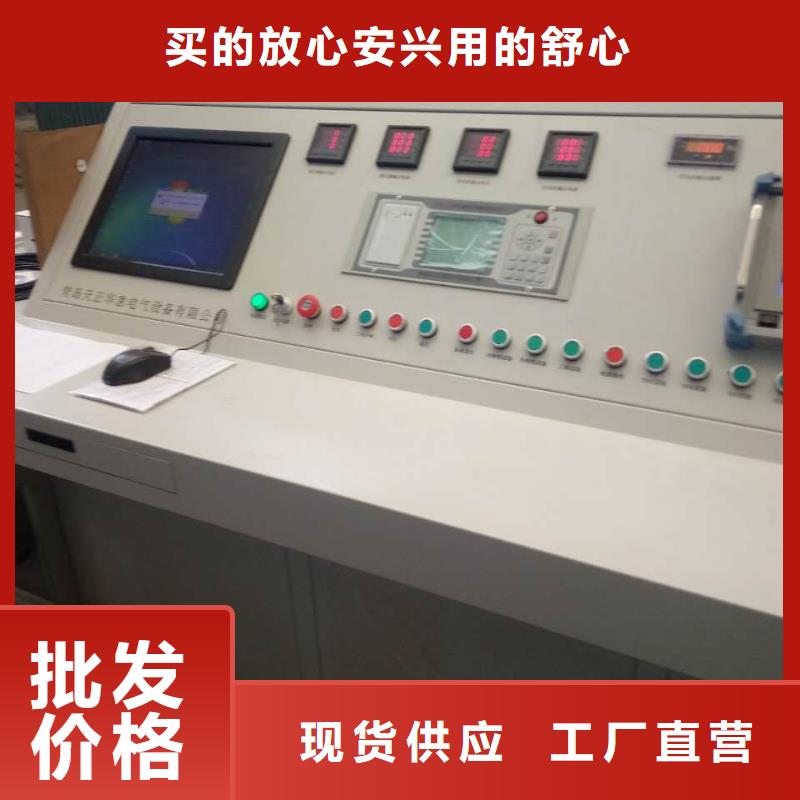

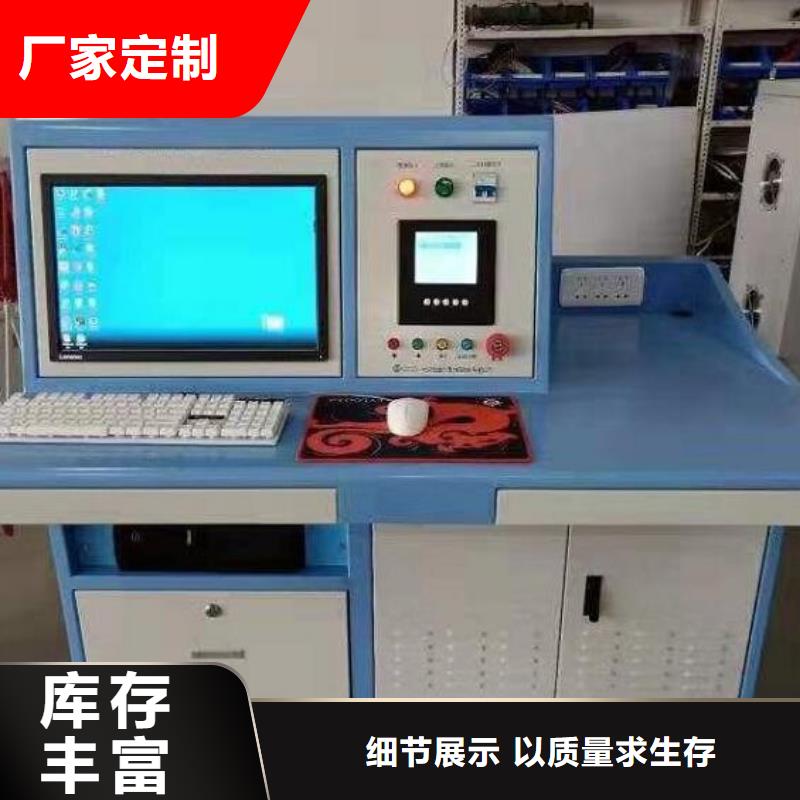

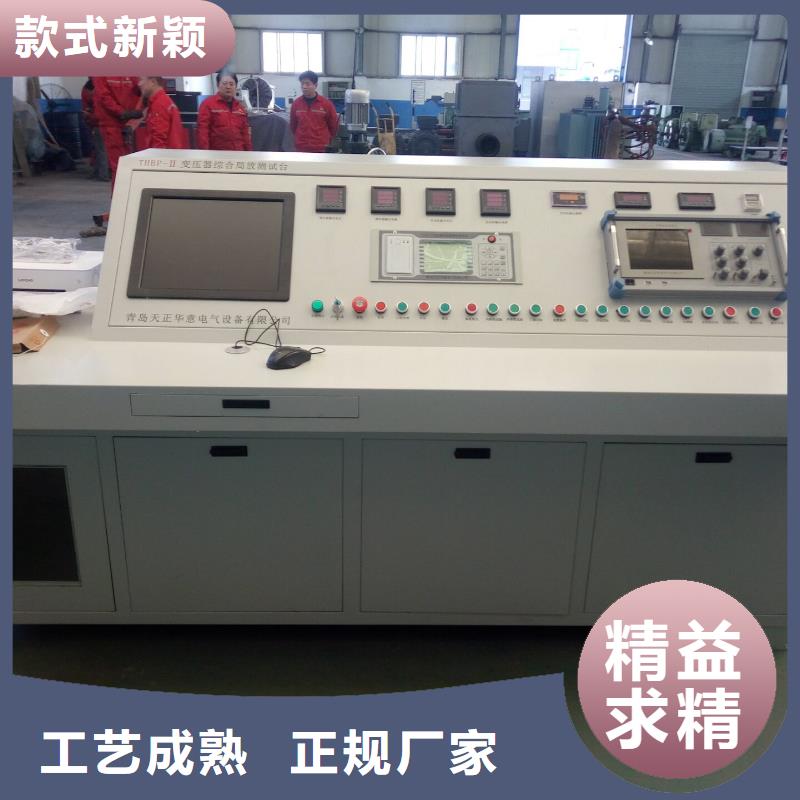

青海变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位,输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。
