以下是:青海一次通流加压模拟带负荷向量试验装置蓄电池充放电测试仪多种规格供您选择的图文介绍


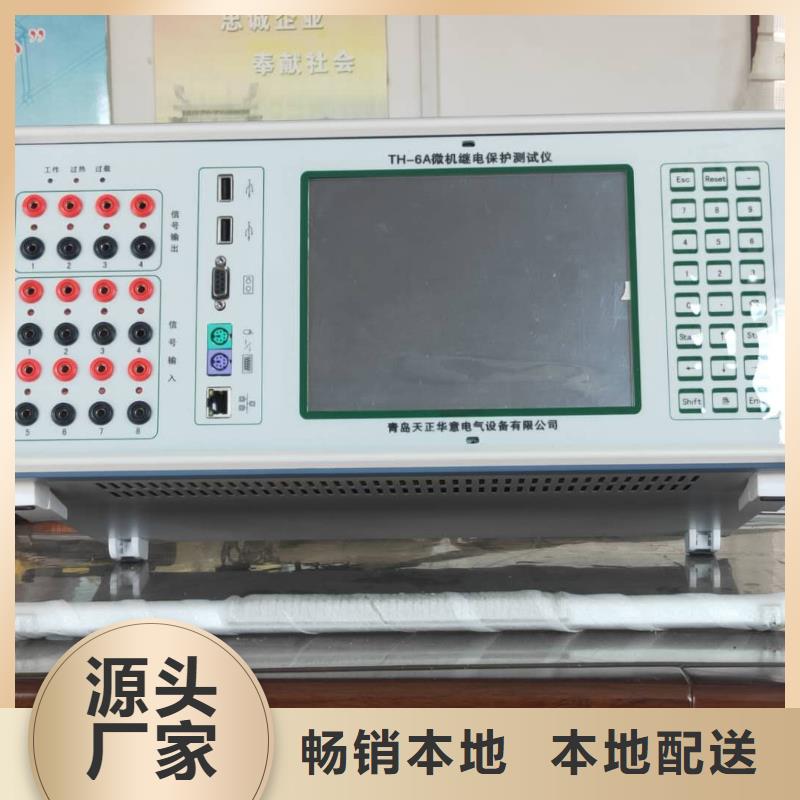

青海一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量:10kVA 输入电压/电流:0~380V/15A 输出电流:对称120°(可实现平衡对称输出和不对称输出) 输出电流/开口电压: 0~200A/15V(工频)连续可调长时间稳流输出 输出电流200A,时间不小于120分钟(带有三相输出电流显示表头) 4.3 三相工频电压转换输出装置 容量: 3kVA 输入电压/电流:0~380V/5A 输出:对称120°三相电压(带有三相输出电流显示表头) 输出一次电压范围:0~10kV/200mA; 输出二次电压范围:0~100V/1A 4.4 双向工频阻抗转换装置(3台) 针对变压器绕组对的等效短路阻抗,选择电压、电流输入及输出档位,实现通过对变压器低压侧空载励磁,对整站各电压级所有母线PT施加一次电压(开口三角电压)完成一次通压;根据主变绕组对的等效短路阻抗计算,利用短路法对变压器绕组任一施加 880V相电压或 200A电流,其它非加压绕组在开关侧利用接地开关短路接地形成短路电流,完成变压器差动保护六角图检查。 额定容量:10kVA/相 输入:0~380V/50A A/N绕组:0~55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置(一台主机,三台分机) 测试频率范围:5~60Hz,高精度晶振对时,自动频率跟踪,基波采样,无线通讯距离:空旷500米,采用中继方式大于1000米;表计对时同步采样时间误差(30分钟内):50ns以内(测量偏差1°以内) 相位测量:0~360°,误差≤3° 电压范围:0.1~400V,精度±0.5%,分辨率0.1V 电流钳范围:(工频)2mA~5A 精度±0.5%;(低频)2mA~1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置



青海一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护,包括后台监控机测量值等;测量完成后将111间隔一次设备恢复到初始状态。备注:为节约后续试验工作,缩短测试时间,通流时改换测试间隔时可不必中断输出,先合上112间隔开关,然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2)101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上112-2、112、112-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护,测量112间隔线路保护方向,包括后台监控机测量值等;测量完成后将112间隔一次设备恢复到初始状态。5.3)101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上113-2、113、113-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护,测量113间隔线路保护方向,包括后台监控机测量值等;测量完成后将113间隔一次设备恢复到初始状态。5.4)101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上114-2、114、114-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护,测量114间隔线路保护方向,包括后台监控机测量值等;测量完成后将114间隔一次设备恢复到初始状态。5.5)101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上115-2、115、115-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护,测量115间隔线路保护方向,包括后台监控机测量值等;测量完成后将115间隔一次设备恢复到初始状态。5.6)101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上116-2、116、116-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护,测量116间隔线路保护方向,包括后台监控机测量值等;测量完成后将116间隔一次设备恢复到初始状态。5.7)101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上117-2、117、117-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护,测量117间隔线路保护方向,包括后台监控机测量值等;测量完成后将117间隔一次设备恢复到初始状态。5.8)101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变,合上118-2、118、118-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护,测量118间隔线路保护方向,包括后台监控机测量值等;测量完成后将118间隔一次设备恢复到初始状态5.9)101-#2母线-100母联开关-#1母线- 118线路间隔(复验一次)将101-3、101、101-2、100-2、100、100-1开关合位,合上118-1、118、118-D2接地刀闸,测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。




青海一次通流加压模拟带负荷向量试验装置本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况,参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束,验收合格;3.2 具备完整并符合工程实际的图纸及资料;3.3 核对保护装置的整定参数,应该与设备实际参数相符;3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《 电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前,保护采用母线电压互感器的线路应将线路隔离开关拉开;保护采用线路电压互感器的线路应在线路一次断引,防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试,测试过程中应保证试验用的设备外壳可靠接地,装置急停按钮功能有效、可靠。4.4 测试前所有电流互感器二次回路应不开路、接地可靠、正确;所有电压互感器二次回路应不短路、接地可靠、正确。4.5 测试前应确保试验接线正确、规范,正确使用绝缘工器具。4.6 测试期间,禁止试验设备电流输出回路开路、电压输出回路短路,禁止触摸试验设备输出端子及接线。4.7 接、拆试验线前,应对试验装置及被试验设备进行放电。 模拟一次负荷法继电保护相位检验装置 模拟带负荷继电保护向量检测装置 高压核相电流相位表 变电站投运前继电保护回路向量检查 母差保护线路保护 变压器差动保护装置 钩式验电器 模拟带负荷测试装置
