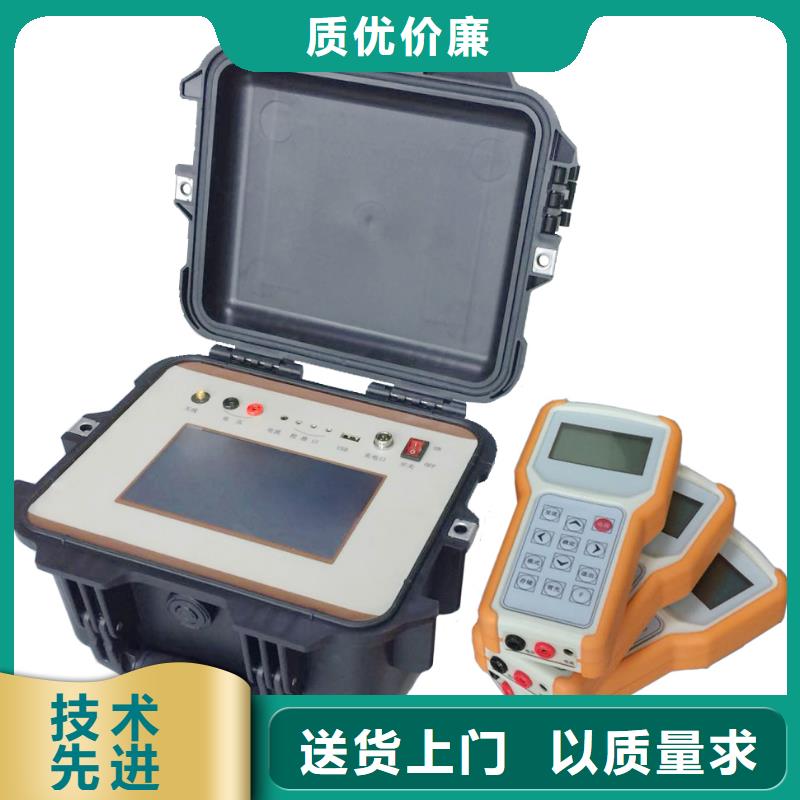

浙江杭州一次通流加压模拟带负荷向量试验装置主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8*1.25/110±4*1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置 额定变比 二次编号 分机编码 二次电流(A) 实测相角(°)220kV侧 600/1 A4011 IHA 0.251 7.5B4011 IHB 0.249 127.1C4011 IHC 0.247 247.9110kV侧 1200/1 A4111 IMA 0.211 186.4B4111 IMB 0.220 306.7C4111 IMC 0.219 66.810kV侧 4000/1 A4261 ILA 0.114 169.5B4261 ILB 0.114 289.0C4261 ILC 0.114 49.6图11 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！

浙江杭州一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点，选择“差动计算”，根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比，当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型，选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”；根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明（部分）6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置
